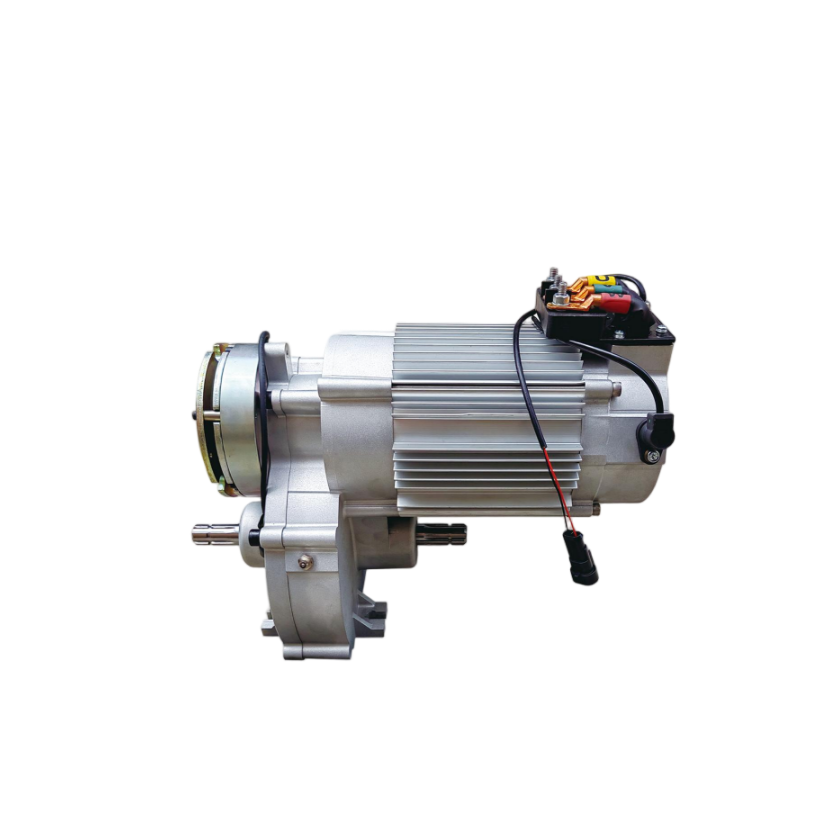

Свяжитесь с нами| Модель двигателя | YR114A1 | YR125A1 |
| Размер | φ115×200~250 мм | φ148×200~270 мм |
| Мощность контроллера | 4 кВт | 5 кВт |
| Напряжение на выходе контроллера | AC34 В | AC34V |
| Ток на выходе контроллера | 0-300 А | 0-300A |
| Напряжение на входе двигателя | AC34 В (DC48 В) | AC34V |
| Ток на входе двигателя | 100 А | 110A |
| Макс. рабочий ток | 300 А | 300A |
| Мощность двигателя | 2,5/4 кВт | 4,5 кВт |
| Обороты двигателя в минуту | 3000 об/мин | 3000 об/мин |
| Диапазон оборотов в минуту | 0-10000 об/мин | 0-10000 об/мин |
| Момент двигателя в минуту | 15±2 Н.м | 25±2 Н.м |
| Момент заторможенного ротора двигателя | 40/50 Н.м | 65 Н.м |
| Рабочий цикл двигателя | S2-60 мин | S2-60мин |
| Уровень защиты двигателя | IP54 | IP54 |
| Пары полюсов двигателя | 4P | 4P |
| Количество импульсов управления двигателем | 48 | 48 |
| Максимальная температура защиты двигателя | 130℃ | 130℃ |
| Класс изоляции двигателя | F/H | F/H |
| Энкодер | SD74-4502 (длина кабеля: ≥230 мм) | |
| Датчик температуры | KTY84-130 (длина кабеля: ≥230 мм) | |
| Количество зубцов двигателя | 19 | |
| Удержание двигателя | Нет | |
| Интерфейс крепления двигателя | По индивидуальному заказу в соответствии с требованиями заказчика | |
1. Скорость заполнения пазов:
Эффективная площадь меди двигателя Hairpin может быть увеличена более чем на 30%, в то время как эффективная скорость заполнения пазов меди традиционного двигателя составляет всего около 60%, а двигатель Hairpin может достичь около 90%. Среди них потери меди обмотки составляют около 50%, а размер потерь меди прямо пропорционален сопротивлению обмотки. Уменьшение сопротивления обмотки может напрямую уменьшить потери меди, повысить эффективность и плотность мощности двигателя, а также увеличить удвоенную мощность двигателя, которая может достигать 2,5 раз от номинальной мощности.
2. Рассеивание тепла
Обмотка имеет большую площадь поверхности и большую площадь рассеивания тепла; Площадь контакта между витками обмотки больше, что приводит к лучшей теплопроводности; Зазор между каждым витком обмотки небольшой, что приводит к лучшей теплопроводности; Контакт между обмоткой и пазом железного сердечника хороший, что приводит к лучшей теплопроводности; Благодаря моделированию температурного поля повышение температуры обмотки двигателя с плоской медной проволокой той же конструкции на 20% ниже, чем у двигателя с круглой медной проволокой.
3. Конец обмотки
Концевая структура катушки более компактна, и по сравнению с рассеянной встроенной обмоткой высота конца намного ниже.
4. Объем
Диаметр шпилечного двигателя уменьшен на 10-15% по сравнению с двигателем с круглой проволокой, а осевая длина уменьшена на 15%. Плотность мощности значительно возросла. Недостатком шпилечных двигателей является то, что они используют больше меди, чем двигатели с круглой проволокой, что делает их подходящими для двигателей низкого напряжения и высокого тока.
5. Мастерство

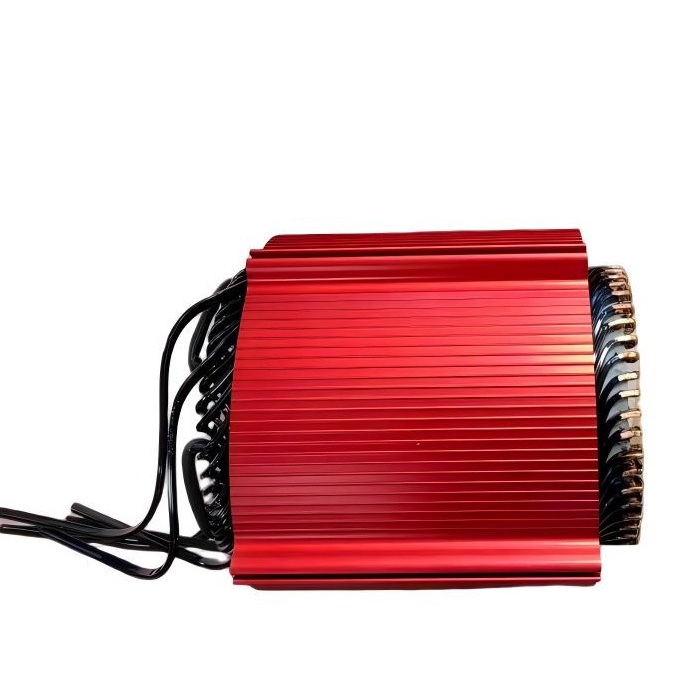

Процесс изготовления статора со шпилькой: формовка проволоки обмотки со шпилькой, - вставка бумаги в паз статора - вставка обмотки со шпилькой - скручивание конца обмотки со шпилькой - плоский конец конца обмотки со шпилькой - сварка конца обмотки со шпилькой - изоляционная обработка обмотки со шпилькой - обработка выводов.
Существует множество процессов, специализированного оборудования и приспособлений с высокими требованиями к точности для каждого этапа обработки, низкой отказоустойчивостью, высоким процентом брака и высокими комплексными производственными затратами.
6. Характеристики
По сравнению с двигателями с круглыми проводами, выпуск той же серии карт мощности имеет чрезвычайно низкую частоту отказов, быструю скорость отклика на импульс выходной мощности, более стабильную работу, меньший размер, более низкую температуру двигателя и более низкую температуру пуска при низкой температуре, что делает его пригодным для приложений с низким напряжением и высоким током.
