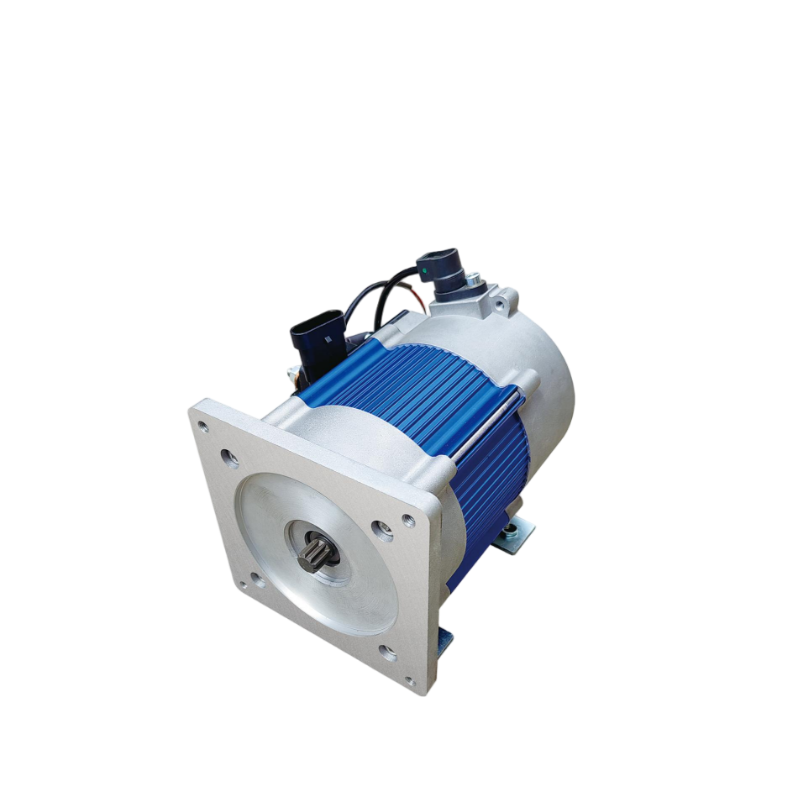

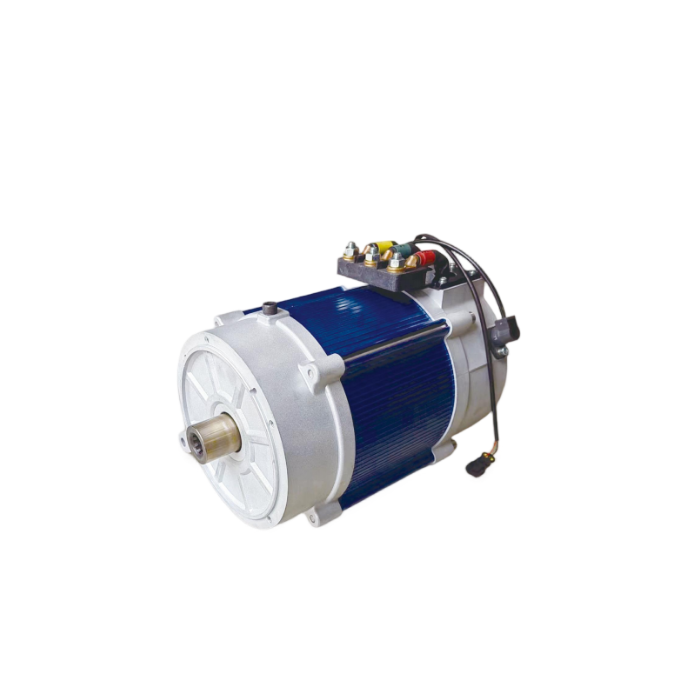

Свяжитесь с нами| Модель двигателя | YR175A3-4KW | YR175A3-4.5KW | YR175A3-5KW | YR175A3-5.5KW | YR175A3-7.5KW |
| Размер | φ180×244 мм | φ180×250mm | φ180×273 мм | φ180×280mm | φ180×303mm |
| Вес | 23,5 кг | 24.5Kg | 28,5 кг | 32Kg | 40.5Kg |
| Мощность контроллера | 4KW | 4.5KW | 5 кВт | 5.5KW/7.5KW | 7.5KW |
| Напряжение на выходе контроллера | AC34V | AC34V | AC34V | AC34V | AC34V |
| Ток на выходе контроллера | 0-300A | 0-300A | 0-300A | 0-600A | 0-600A |
| Напряжение на входе двигателя | AC34V | AC34V | AC34V | AC34V | AC34V |
| Ток на входе двигателя | 100A | 110A | 120A | 130A | 150A |
| Макс. рабочий ток | 300A | 300A | 300A | 650A | 650A |
| Мощность двигателя | 4KW | 4.5KW | 5 кВт | 5.5KW | 7.5KW |
| Обороты двигателя в минуту | 3000 об/мин | 3000r/min | 3000 об/мин | 3000r/min | 3000r/min |
| Диапазон оборотов в минуту | 0-10000 об/мин | 0-10000r/min | 0-10000 об/мин | 0-10000r/min | 0-10000r/min |
| Момент двигателя в минуту | 21±2 Н.м | 25±2N.m | 29±2 Н.м | 33±2N.m | 50±2N.m |
| Момент заторможенного ротора двигателя | 60 Н.м | 65N.m | 70 Н.м | 75N.m | 100N.m |
| Рабочий цикл двигателя | S2-60мин | S2-60min | S2-60мин | S2-60min | S2-60min |
| Уровень защиты двигателя | IP54 | IP54 | IP54 | IP54 | IP54 |
| Пары полюсов двигателя | 4P | 4P | 4P | 4P | 4P |
| Количество импульсов управления двигателем | 64 | 64 | 64 | 64 | 64 |
| Максимальная температура защиты двигателя | 130℃ | 130℃ | 130℃ | 130℃ | 130℃ |
| Класс изоляции двигателя | F/H | F/H | F/H | F/H | F/H |
| Энкодер | SD74-4502 (длина кабеля: ≥230 мм) | ||||
| Датчик температуры | KTY84-130(Длина кабеля: ≥230 мм) | ||||
| Количество зубцов двигателя | 1 | ||||
| Удержание двигателя | Нет | ||||
| Интерфейс крепления двигателя | Изготавливается по индивидуальному заказу клиента | ||||
1. Скорость заполнения пазов:
Эффективная площадь меди двигателя Hairpin может быть увеличена более чем на 30%, в то время как эффективная скорость заполнения пазов меди традиционного двигателя составляет всего около 60%, а двигатель Hairpin может достичь около 90%. Среди них потери меди обмотки составляют около 50%, а размер потерь меди прямо пропорционален сопротивлению обмотки. Уменьшение сопротивления обмотки может напрямую уменьшить потери меди, повысить эффективность и плотность мощности двигателя, а также увеличить удвоенную мощность двигателя, которая может достигать 2,5 раз от номинальной мощности.
2. Рассеивание тепла
Обмотка имеет большую площадь поверхности и большую площадь рассеивания тепла; Площадь контакта между витками обмотки больше, что приводит к лучшей теплопроводности; Зазор между каждым витком обмотки небольшой, что приводит к лучшей теплопроводности; Контакт между обмоткой и пазом железного сердечника хороший, что приводит к лучшей теплопроводности; Благодаря моделированию температурного поля повышение температуры обмотки двигателя с плоской медной проволокой той же конструкции на 20% ниже, чем у двигателя с круглой медной проволокой.
3. Конец обмотки
Концевая структура катушки более компактна, и по сравнению с рассеянной встроенной обмоткой высота конца намного ниже.
4. Объем
Диаметр шпилечного двигателя уменьшен на 10-15% по сравнению с двигателем с круглой проволокой, а осевая длина уменьшена на 15%. Плотность мощности значительно возросла. Недостатком шпилечных двигателей является то, что они используют больше меди, чем двигатели с круглой проволокой, что делает их подходящими для двигателей низкого напряжения и высокого тока.
5. Мастерство
Процесс изготовления статора со шпилькой: формовка проволоки обмотки со шпилькой, - вставка бумаги в паз статора - вставка обмотки со шпилькой - скручивание конца обмотки со шпилькой - плоский конец конца обмотки со шпилькой - сварка конца обмотки со шпилькой - изоляционная обработка обмотки со шпилькой - обработка выводов.
Существует множество процессов, специализированного оборудования и приспособлений с высокими требованиями к точности для каждого этапа обработки, низкой отказоустойчивостью, высоким процентом брака и высокими комплексными производственными затратами.
6. Характеристики
По сравнению с двигателями с круглыми проводами, выпуск той же серии карт мощности имеет чрезвычайно низкую частоту отказов, быструю скорость отклика на импульс выходной мощности, более стабильную работу, меньший размер, более низкую температуру двигателя и более низкую температуру пуска при низкой температуре, что делает его пригодным для приложений с низким напряжением и высоким током.
